產品目錄

產品結構
產品工作原理
產品優勢
產品參數

產品結構

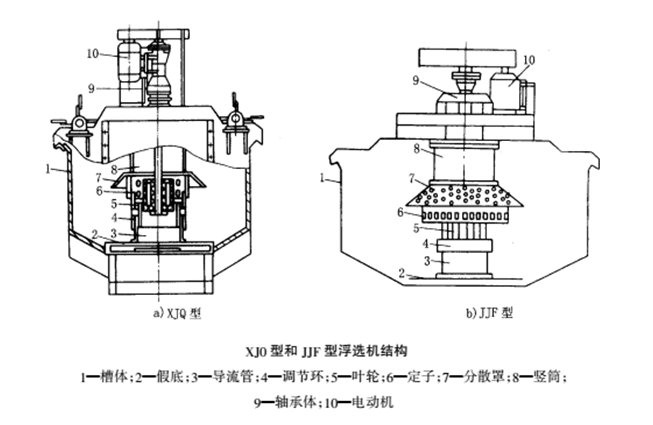

XJQ型浮選機和JJF浮選機的結構于圖5-2-13，主要由槽體、葉輪、定子、分散罩、假底、導流管、豎筒、調節環等組成。


產品工作原理

在葉輪旋轉時，便在豎筒和導流管內產生渦流，此渦流形成負壓，將空氣從進氣管吸入，在葉輪和定子區內與經導流管吸進的礦漿混合。該漿氣混合流由葉輪形成切線方向運動，再經定子的作用轉換成徑向運動，并均勻的分布在浮選槽中。礦化起泡上升至泡沫層，單邊或雙邊刮出即為泡沫產品。

產品優勢

這兩種浮選機的結構和工作特點是：

1）葉輪直徑小，轉速低，安裝深度淺，電耗較低；

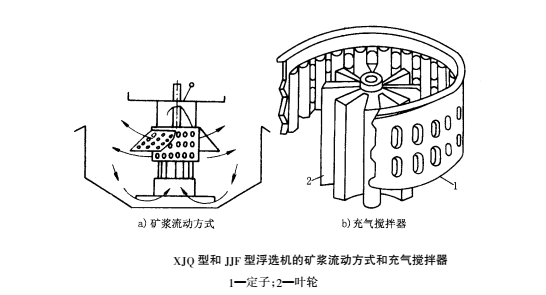

2）葉輪與定子（圖5-5-14）之間有較大間隙。礦粒對二者的磨損減小。定子為帶有橢圓孔的圓筒，可使空氣與礦漿混合和分散，故又稱為分散器；

3）定子的高度比葉輪低，葉輪在定子下露出一段，這有利于礦漿攪拌和循環；

4）定子的傘形帶孔分散罩用作穩定器，可使葉輪產生的渦流與泡沫層隔開，以便礦漿面保持平穩，并有利于實行自動控制；

5）吸氣量較大，并可在0.1~1?/㎡·min范圍內調整充氣量；

6）在槽底上方有一假底，礦漿可在二者之間流過，并通過導流管進行循環，因此可使礦漿以固定的路線進行下部大循環（圖5-2-14），亦可使葉輪浸入礦漿的深度減小，并增大充氣量，使起泡得以充分彌散；

7）攪拌程度適中，固體顆粒懸浮良好，不沉槽，停車不用放礦。


優勢：

選礦回收率高，生產能力大，可處理的粒度范圍寬，藥劑用量少，維修費用低，性能可靠等。其缺點是不能自吸礦漿，中礦返回時要用泡沫泵。

產品參數

XJQ型浮選機技術性能
型號	有效容積(m3)	處理能力(m3/min)	葉輪直徑 (mm)	葉輪轉數 (r.p.m)	攪拌用電機功率 (kw)	刮板用電機功率 (kw)	單槽重量 (kg)
XJQ-4	4	2～5	400	290；315	11	1.1	3100
XJQ-8	8	4.2～10	560	205；225	22	1.1	5146
XJQ-16	16	8～20	700	170；180	30	1.5	9314
XJQ-28	28	14～35	760	166；185	55	1.5	15940

JJF型自吸空氣機械攪拌浮選機技術性能
型號	有效容積m³	處理能力m³/min	葉輪直徑mm	葉輪轉速r/min	電機功率kw		單槽重量kg
					攪拌用	刮板用
JJF-2.8	2.8	1.5-3.5	340	400	7.5	1.5	2166
JJF-4	4	2.0-4	410	305	11		2303
JJF-5	5	2.0-6					2416
JJF-8	8	4.0-8	540	233	22		4700
JJF-10	10	5.0-10					4820
JJF-16	16	5.0-16	700	180	37		7600
JJF-20	20	5.0-20	730				8500
